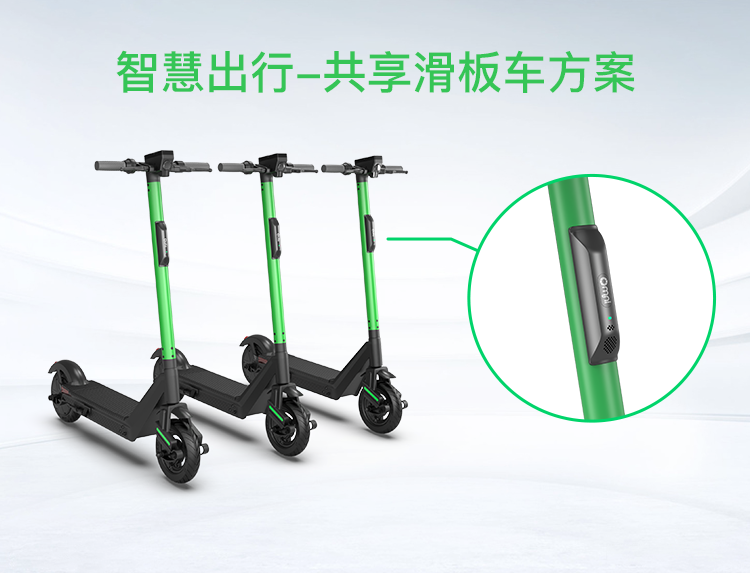

共享电动滑板车方案

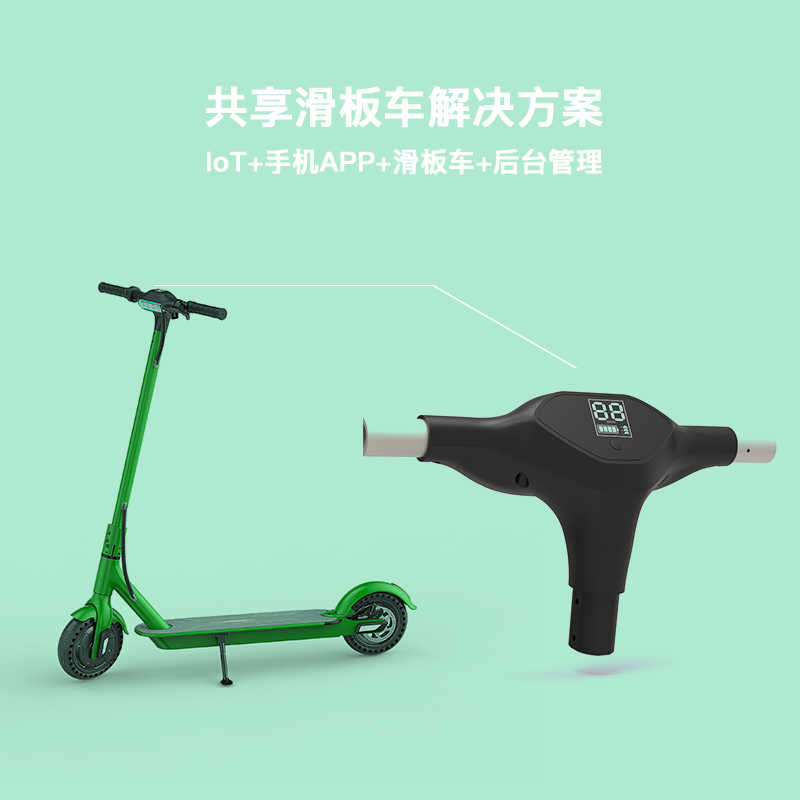

共享滑板车整体解决方案



11-70143-(1)



21



共享滑板车CN_02共享滑板车CN_03


共享滑板车CN_04




31-d9c2b41-0fa6e



        后台管理软件:


           可远程升级锁程序、显示车电量、位置、骑行轨迹等大数据管理



51-b8446

61-ecf30

81-ea17b






9-aa5a1

101-34bb9

111-ecf08

121-d734e


共享滑板车CN_06共享滑板车CN_07

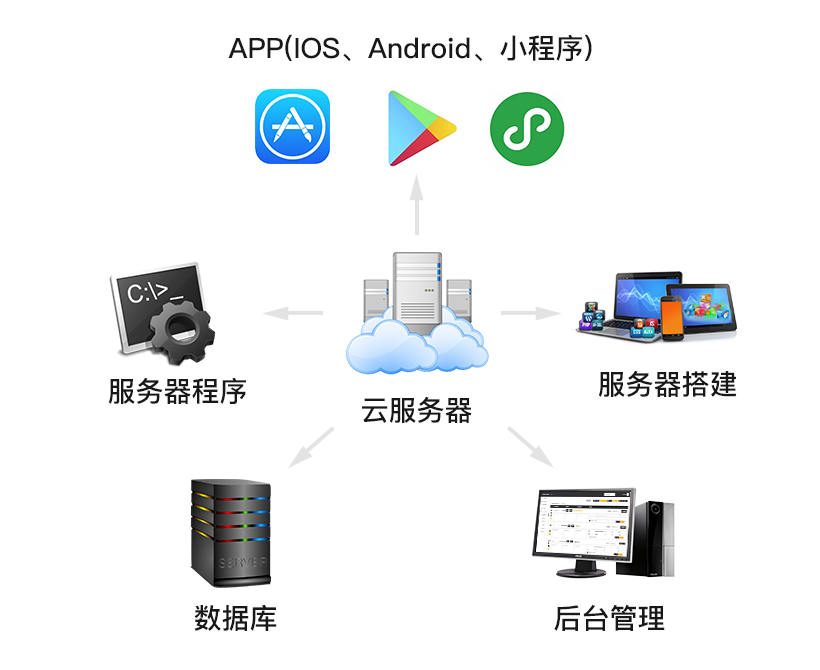

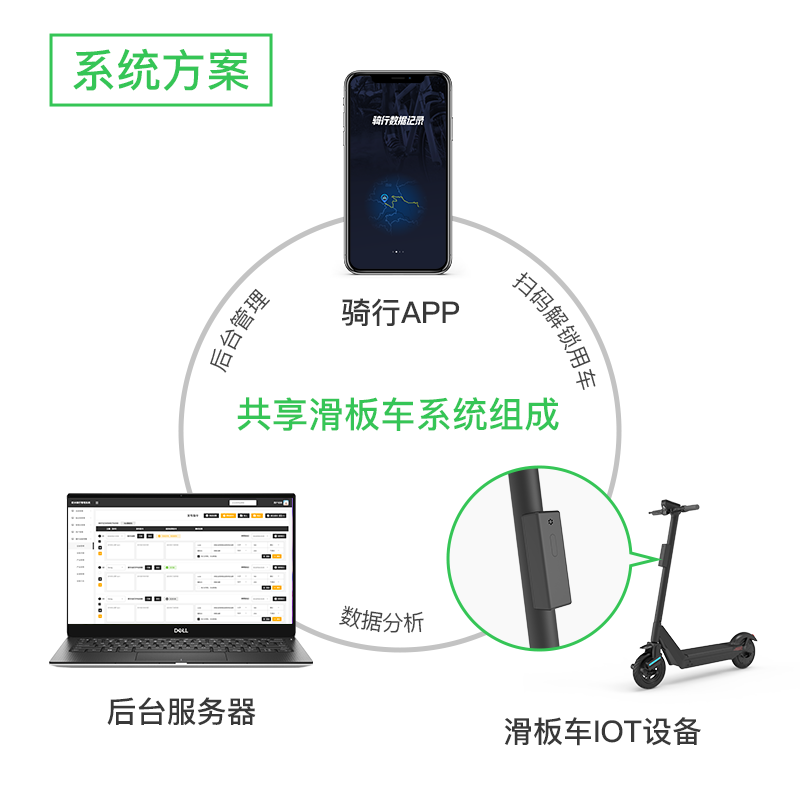

1、运营系统软件关系图:



共享滑板车运行软件






2、运营系统软件主要包括:


 ●  APP(安卓,苹果

 ● 服务器程序及数据库

 ● 后台管理系统





3、主要功能:


      ● 数据库MYSQL

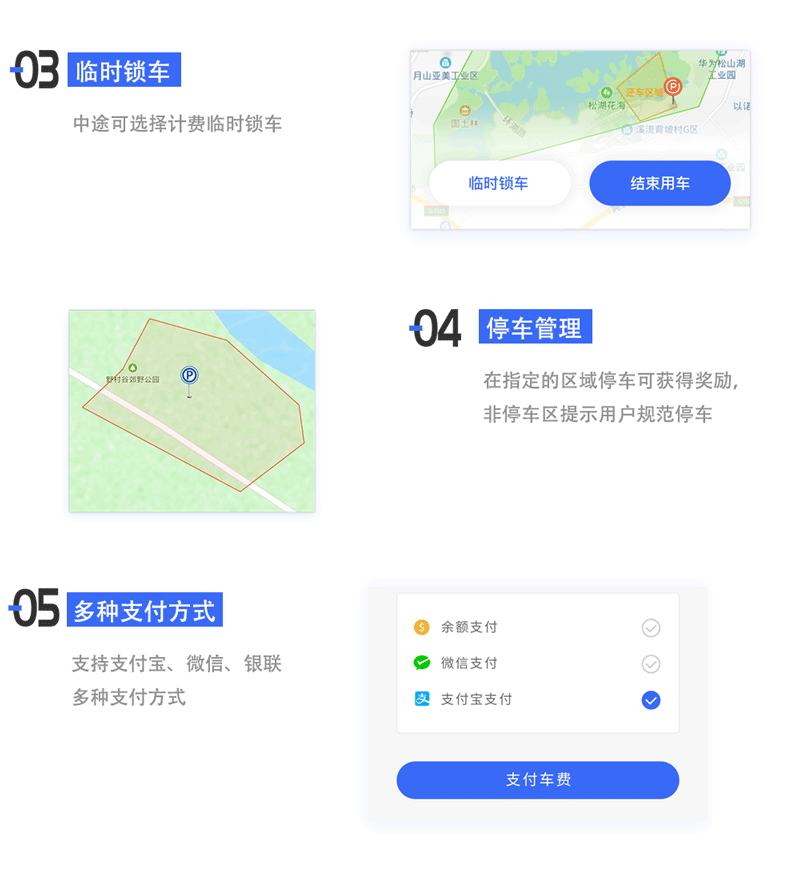

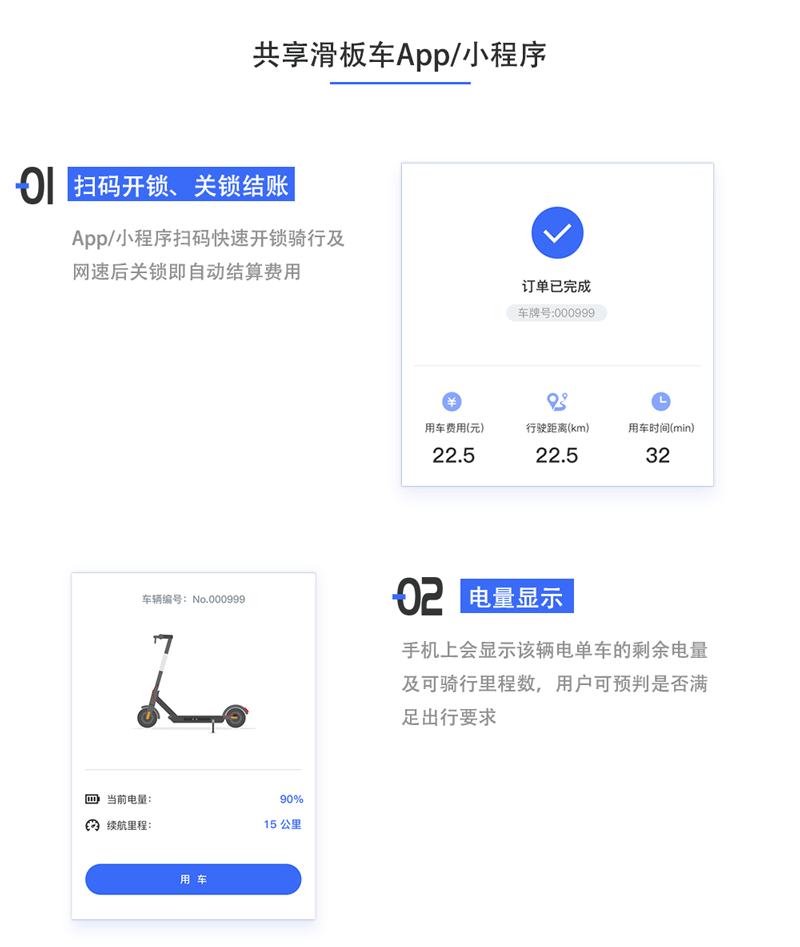

 ● 手机APP客户端:

 ● 用户登陆、注册、充值(通过手机号码注册,需实名认证

 ● 地图上显示所有空闲滑板车(未被使用,未被预约的滑板车)

 ● 点击地图上的滑板车,获取从用户当前位置到滑板车所在位置的路径规划

 ● 预约滑板车(预约后的滑板车,其他用户无法开锁),可解除预约

 ● 通过扫描二维码或输入滑板车编号对滑板车进行解锁

 ● 骑行结束,关锁计费

 ● 查看历史骑行记录(包括每次骑行轨迹,时间,费用等信息

 ● 用户修改基本信息(头像,昵称等)

 ● 信息反馈(滑板车开销故障、破损、脏污等问题)

 ● 分享骑行数据到社交平台,推荐给好友



4、设备主要技术参数:


             滑板车IOT设备参数




云通讯




通过TCP socket连接云服务器
4G通讯 LTE CAT4
北美频段


FDD-LTE B2/B4/B12

UMTS/HSPA+B2/B5

欧洲、中东频段


FDD-LTE B1/B3/B5/B7/B8/B20

TDD-LTE B38/B40/B41
UMTS/HSPA+B1/B5/B8

GSM/GPRS/EDGE B3/B8


澳大利亚频段 FDD-LTE B1/B2/B3/B4/B5/B7/B8/B28
TDD-LTE B40
UMTS/HSPA+B1/B2/B5/B8

GSM/GPRS/EDGE B2/B3/B5/B8


其他通讯方式 2G/3G
连接/蓝牙 BLE4.0(2402-2480MHz)(辅助开锁)
GNSS GPS+GLONASS/GPS+BOS
天线有效率 Celluar>40%;GPS>70%
开锁时间 1-3s
定位精度 2.5m-15m(空旷位置)
定位时间 Hard/Cold Boot<35s;Soft/Warm Boot<1s
语音提示 电子喇叭 出厂默认值 声音:70-90dB(可选)
运动检测 三轴回事度计
工作温度 -20°C ~70°C
储存温度 -40°C ~80°C
工作温度 93%RH
防水等级 IPX7
待机电流 5-10mA(SVDC)
电池&通讯接口 5pin:36V,GND,TX(TTL),RX(TTL)
电池供电电压 36VDC
内置锂电池 3.7V/500mAH(可选)
备用电池待机时间 >2h(可选)
尺寸 170*80*56mm
盒子材质 PC+10%GF
证书 FCC/CE或其他额外定制证书




5、设备主要功能体现:



双模式开锁:4G和蓝牙4.0
多模式定位:GP, GLONASS and BDS
用户自定义最大速度
自动和手动开启前灯
手动或远程切换骑行模式
一旦离开电子围栏,自动启动为手动滑板车模式(无电源)

远程读取滑板车数据(速度,电池续航,行驶距离和估计剩余里程,滑板车电机和主板的温度等。

监控充电状态

播放语音提示并发出警报声
电子喇叭
物联网设备拆除报警
低电量报警
非法的移动或摇晃滑板车警报
跌落报警
支持滑板车和OT设备固件远程升级(OTA)




6、硬件接口协议



提供《通讯协议》
IOT设备<----->电机控制器(串口协议)
IT设备<----->pp(蓝牙通讯协议)
IT设备<----->服务器(TCP SOCKET)

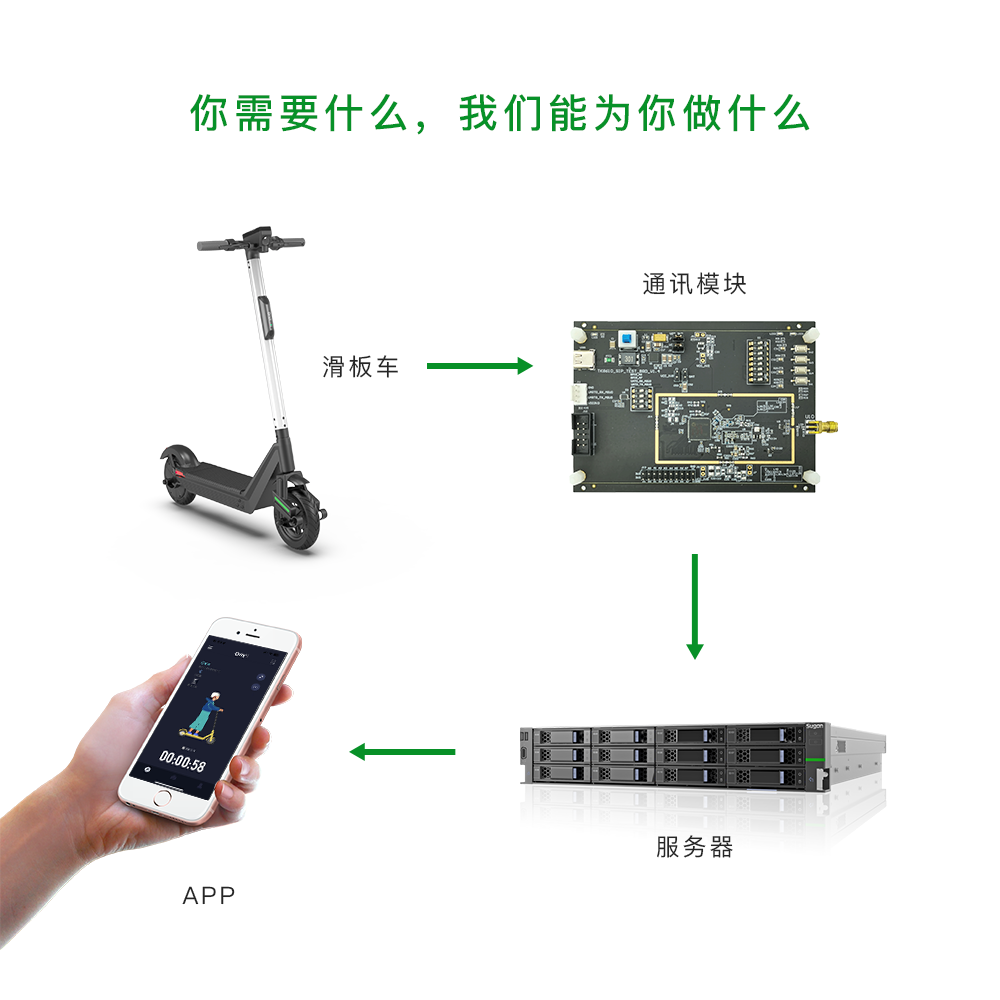

7、关于滑板车,IOT,运营系统之间的对接:


 ● 滑板车与IOT通讯:由滑板车控制器厂家
 ● IOT与运营系统通讯:由软件开发商完成
 ● 欧米提供相对应的通讯协议,并提供技术支持。



8、OMNI优势



 ● 超低功耗、超高灵敏度设计,确保可靠连接。
 ● 创新系统工作模式,提高产品运营稳定性。
 ● 运营维护成本低。
 ● 降低丢车率,不失联!
 ● 数百万台设备实际稳定运营中
 ● 逾十万次疲劳测试及环境可靠性试验。

 ● 服务端程序:

 ● 用户验证,登录信息管理
 ● 车辆及锁的设备信息存储管理控制指令进行处理,转发发送滑板车信息,位置请求,解锁请求预约请求
 ● 对IOT设备发出主动信息进行解密识别,将处理后的结果再次加密发送信息给手机客户端
 ● 对手机客户端的信息进行解密处理并和IOT设备通讯。
 ● 车辆管理信息,支持后台管理信息数据
 ● 根据管理程序请求报告异常状态的车的位置(如低电量,报警等)服务后台管理程序在地图上查看所有滑板车的位置(可按条件筛选,如低电量,已开锁等)
 ● 控制滑板状态,如远程开、关锁,速度,让滑板车立即定位。获取滑板车信息,如GSM信息量,电池电量,开关锁状态,位置坐标等。统计每台滑板车使用频率(如日开锁次数,月开锁次数等)
 ● 统计用户用车频率
 ● 注册用户管理
 ● 用户订单管理
 ● 车辆分区域管理
 ● 维护人员权限管理
 ● 广告,促销功能管理

 ● 研发核心团队拥有逾十年的GPS、GPRS资产跟踪产品、电子锁、蓝牙智能硬件等;大量相关产品的软硬件深度研发测试经验及底层算法积累。
 ● 防水等级:IPX7



9、定制化说明


 ● IOT设备外观结构可定制化设计:
 ● IOT设备功能定制设计:
 ● IOT设备颜色,LOGO,二维码可定制:MOQ2000.
 ● 其他定制:双方商议



10、技术支持


 ● 系统软件,硬件,固件,外观,结构一体化解决方案输出
 ● 项目开展后,专人跟进项目,提供全面支持。
 ● 可建立讨论组,确保实时沟通和及时反馈。
